按钮开关又称控制按钮,是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令,以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。
按钮开关是一种按下即动作,释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下,电流小于5A的控制电路中。
按钮开关R0197

•  Rating:6A 125VAC;3A 250VAC
•  Contact Resistance:50mΩ Max
•  Insulation Resistance:DC 500V 100MΩ Min
•  Dielectric Strength:AC 1000V 1 minute
•  Operation Force:250±50gf
•  Total Travel:2.4±0.4mm
•  Operation Life:10,000 cycles
•  Machanical Life:50,000 cycles Min
•  Operation Temperation:0℃ ~+85℃
•  Function:OFF-(ON)

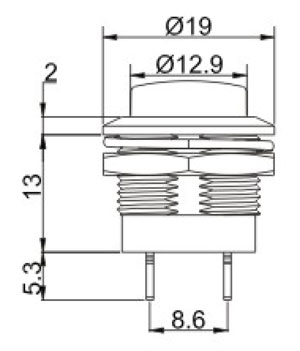

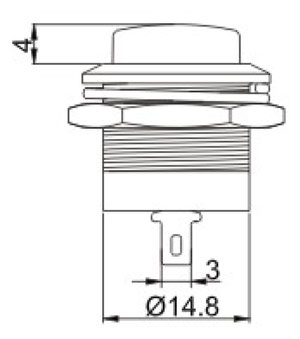

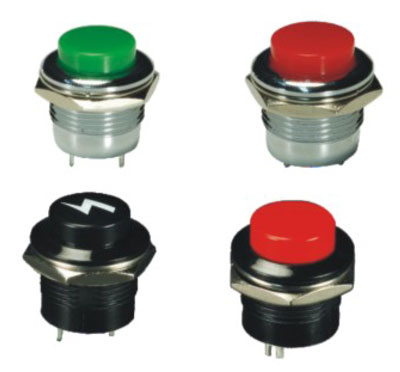

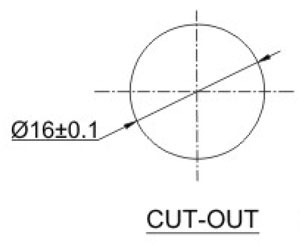

    按钮开关R0197实拍图        按钮开关R0197结构图            开关R0197结构图         R0197结构图



Part Number Rating Contact Resistance Insulation Resistance Dielectric Strength Operation Force Total Travel Operation Life Machanical Life Operation Temp. PDF下载
R0197-02-PM-B 6A 125VAC;3A 250VAC 50mΩ Max DC 500V 100MΩ Min AC 1000V 1 minute 250±50gf 2.4±0.4mm 10,000 cycles 50,000 cycles Min 0℃ ~+85℃ 暂无
R0197-02-PM-Y 6A 125VAC;3A 250VAC 50mΩ Max DC 500V 100MΩ Min AC 1000V 1 minute 250±50gf 2.4±0.4mm 10,000 cycles 50,000 cycles Min 0℃ ~+85℃ 暂无
R0197-02-MM-G 6A 125VAC;3A 250VAC 50mΩ Max DC 500V 100MΩ Min AC 1000V 1 minute 250±50gf 2.4±0.4mm 10,000 cycles 50,000 cycles Min 0℃ ~+85℃ 暂无
