如何选择电子货架标签(ESL)的外置SRAM存储器

2017-08-23 15:57:54

导读:本文主要通过介绍电子货架标签(ESL)在商城的应用,可以使得客户获得一种互动性更强的购物体验,同时减少管理库存,标价的工作繁琐,提高零售商的工作效率改善客户的客户体验,而在针对电子货架标签(ESL)在购买时是选择控制器内置内存容量大的还是选择外置存储器的选择对功耗进行对比。

商场日常工作是需要根据价格在不同促销时段而不同的话需要商场雇员不断地在各种商品的货架上更换价格及信息标签,对于大型的商场来说这一项日常的工作不仅仅需要消耗相对一部分的员工也会到时标价跟信息标签因为手工的问题出现信息不对称不一致的问题,而借助子货架标签(ESL)技术,大大的提升了商场的工作效率,也意味着这项工作正被转移到线上完成

电子货架标签能够替代商场中每周甚至每天需要更换的纸质标签,减少不必要的工作量及增加价格产品信息的准确性,可以说是一项广受欢迎技术及因为其便利性而迅速崛起的新技术,

ESL技术极大程度避免的实物产品的价格信息与收银机的信息不对称,同时也方便商场对产品价格的灵活改动,而它另一个长期的功能是可以让商场根据促销活动和具体客户的购卖记录提供为其定制价格的功能,比如某客户每周都要购买一箱牛奶,商场可以根据该客户的购卖记录为其制定订购计划,增加客户的购物体验。

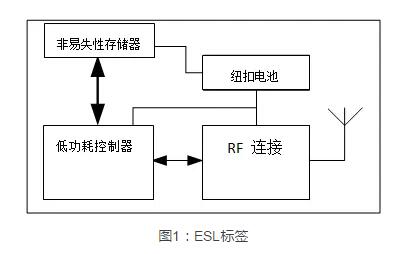

结构最简单的ESL由一个LCD或电子、RF模块、墨水显示屏、配套处理器、纽扣电池和低引脚数存储器(易失性和非易失性存储器)构成。可以根据需求功能的不同,将所需要的价格走向,购买走向和当前库存信息存储在ESL中,待一天结束刷新中央服务器的数据。如果要实现用一颗小纽扣电池供电并维持数几年的工作机能需要让整个系统使用一个低功耗控制器和存储器。基于内置的连接选项(通常是BLE或Wi-Fi),板载存储器可兼作协议栈存储空间,绕过商场的中央服务器,直接连接用户手机。



大部分ESL会采用低端无线控制器,如如德州仪器的WIFI+Zigbee SoC(CC253X系列),这是基于成本及续航能力的要求,控制器同时兼处理和连接单元,并包含一个电子墨水显示屏、闪存以及用于创建和转发协议包的板载RAM。一般内存用于存储引导代码,这些代码的容量不会超过数个MB字节。也因为如此,这些设备比较不需要用到外置存储,除非需要更丰富的功能。

而对于应用广泛的电子货架标签来说8KB - 32KB的板载RAM用于临时存储代码执行空间,以及存储用于形成在下次上传至服务器时所使用协议包的数据。板载RAM限制了设备中形成的数据包的大小,是需要一个外置RAM。系统的大部分电能用于建立基站连接。一旦建立连接后,为了优化功耗,系统应能上传协议栈所允许的最大数据包,而且理想的情况是,不应受到系统中可用存储空间的限制。

使用一个外置RAM是要比使用一个内置大容量RAM的控制器来的更加简单,在成本上也更更划算些,由于大多数的控制器引脚有限制,如果可以通过SPI接口来配置内存RAM,就相对更有利,这样子不影响系统总的功率预,也同样支持低功率。下表对比了一个连接控制器和一个外置存储器的功耗。


                                                                       图2:连接控制器和外置存储器的功耗对比

Density Part Number Vcc(V) Speed(MHz) Bus Modes Temp. Package Packing Status PDF下载
64Mbit RS6404LSQL 1.8 20 SPI,QPI -25℃ to 85℃ 8-SOIC Tube MP 暂无
64Mbit IPS6404LSQ 3.0 20 SPI,QPI -25℃ to 85℃ 8-SOIC Tube MP 暂无
64Mbit RS6404LSQ 3.0 20 SPI,QPI -25℃ to 85℃ 8-SOIC Tube MP 暂无
64Mbit IPS6404LSQL 1.8 20 SPI,QPI -25℃ to 85℃ 8-SOIC Tube MP 暂无
32Mbit RS3204JSQI T 1.8 20 SPI,QPI -40℃ to 85℃ 8-SOIC T&R MP 暂无
32Mbit IPS3204JSQ 1.8 20 SPI,QPI 0℃ to 85℃ 8-SOIC Tube MP 暂无
32Mbit RS3204JSQT 1.8 20 SPI,QPI -25℃ to 85℃ 8-SOIC T&R MP 暂无
32Mbit RS3204JSQCT 1.8 20 SPI,QPI 0℃ to 85℃ 8-SOIC T&R MP 暂无
32Mbit RS3204JSQI 1.8 20 SPI,QPI -40℃ to 85℃ 8-SOIC Tube MP 暂无
32Mbit RS3204JSQ 1.8 20 SPI,QPI -25℃ to 85℃ 8-SOIC Tube MP 暂无
32Mbit RS3204JSQC 1.8 20 SPI,QPI 0℃ to 85℃ 8-SOIC Tube MP 暂无

                                                                              图3:我司对应产品型号


本文关键词:电子货架标签(ESL)    外置SRAM存储器

相关文章:SPI接口全解析
