NOR Flash芯片在智能手机摄像头模组中的应用
2026-01-29 10:41:56
随着智能手机摄像头的功能被逐步放大和拓展，快速聚焦、光学防抖以及景深成像功能的最优化已经成为技术热点。
NOR Flash作为关键存储元件，在摄像头系统中扮演着日益重要的角色。

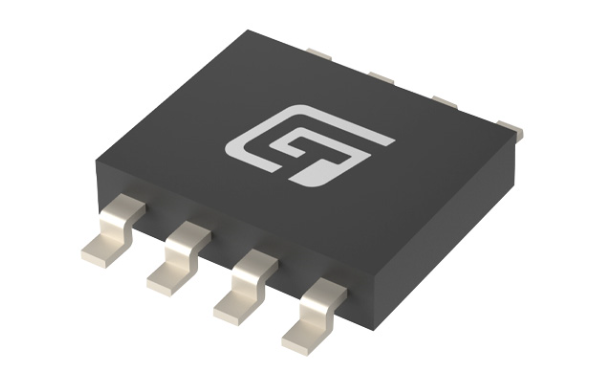

针对摄像头模组对存储器件在速度、功耗与体积方面的严苛要求，英尚代理的GT25D20/10/05E系列NOR Flash芯片提供了可靠的解决方案。该系列包括2Mb、1Mb及512Kb容量型号，存储阵列划分为1024页，每页256字节，支持单次最多256字节的编程操作。NOR Flash芯片工作在1.65V–3.6V宽电压范围，待机电流低至1μA，关断电流仅为0.1μA，封装小巧轻薄，非常适合空间有限的摄像头模组使用。
该系列NOR Flash支持标准SPI、双输出SPI及双I/O SPI接口，通信信号包括串行时钟（CLK）、片选（CS#）、数据输入输出（IO0/DI、IO1/DO）等。在快速读取双I/O模式下，NOR Flash芯片支持104MHz时钟频率，等效数据传输速率达208Mb/s，可满足摄像头快速启动及实时参数调用的需求。
NOR Flash芯片GT25D20/10/05E具备硬件与软件相结合的写保护机制，可通过写保护引脚（WP#）或内部寄存器设置，实现对全部或部分存储区域的保护。NOR Flash芯片还支持JEDEC标准识别码及64位唯一ID，有利于产品追溯与防伪。其连续读取模式支持8/16/32/64字节换行，便于实现XIP（就地执行）操作，进一步提升数据读取效率。
NOR Flash芯片产品特性
①NOR Flash芯片支持多种SPI协议，可与主流摄像头主控芯片无缝对接。
②104MHz高速时钟与双I/O传输架构，确保数据存取实时可靠；数据保存时间典型值达20年，擦写次数超过10万次。
③低功耗设计，待机电流仅7μA（典型值），适用于对功耗敏感的移动设备。
④小型化封装，芯片体积小、厚度薄，适应摄像头模组紧凑的设计需求。
⑤支持软硬件写保护、顶部/底部块保护，并可定制化多种摄像头模组（CCM）解决方案。
⑥NOR Flash芯片具备64位唯一序列号，支持在系统内进行身份验证与数据加密。
本文关键词：NOR Flash
