基于MCU单片机CH584的单芯片智能门锁方案
2025-11-07 09:52:54
随着物联网技术发展，传统门锁的钥匙管理不便、安全隐患突出、无法联动智能设备等问题日益凸显。智能门锁通过生物识别、远程管理、数据加密等技术，为家庭、企业、公共空间提供全场景门禁解决方案。

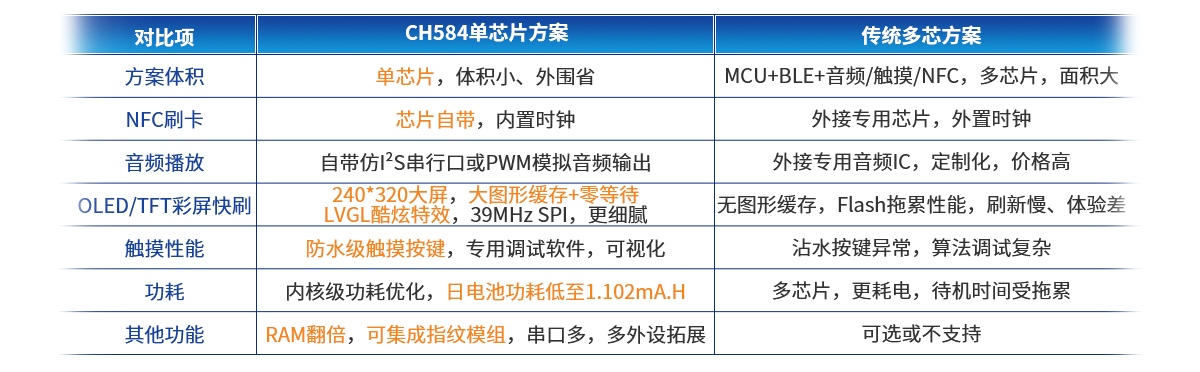

单芯片智能门锁方案采用青稞RISC-V多模无线SoC——MCU单片机CH584，通过自研RF射频、基带算法及协议栈技术，实现软硬件深度协同，具备高响应速度与低运行功耗。相比传统主控加收发器的双芯片架构，此MCU单片机方案将BLE、NFC、触摸按键及段式LCD等功能集成于单芯片，极大简化外围电路，提升系统集成度。
MCU单片机CH584提供高达78MHz主频，配备512KB ROM与96KB RAM，实现零等待运行，性能优越。该方案支持蓝牙配置及门锁管理，集成NFC刷卡开锁，内置指纹识别算法，并支持增强防水级触摸按键和OLED/TFT高帧率刷屏，同时兼容LVGL图形库，为智能门锁提供全面可靠的技术支持。
二、MCU单片机CH584核心功能
1.BLE通信
MCU单片机集成2.4GHz RF收发器、基带及链路控制单元，接收灵敏度达-95dBm，并支持可编程+4.5dBm发射功率，在2.4G模式下可实现8kHz数据上报率，通信稳定高效。
2.NFC近场通信
MCU单片机内置近场通信接口，支持读卡器模式与卡模式，兼容ISO14443-A类卡片，可实现门禁卡的读取、写入及相关操作，提升用户开锁便利性。
3.增强触摸按键
MCU单片机内置14路TouchKey通道，采用增强型驱动屏蔽技术，显著提高抗干扰性能与触摸灵敏度。即使在长走线或密集布线条件下，仍能稳定运行，并支持防水、防雾功能，适用于潮湿环境。
4.段式LCD驱动
MCU单片机支持段码屏直接驱动，兼容最高112点（28×4）LCD面板，满足智能门锁显示需求，系统集成度高，无需外置驱动芯片。
三、MCU单片机CH584单芯片智能门锁方案应用框图
四、单芯片智能门锁实测功耗
休眠状态功耗为32μA(500ms唤醒一次，唤醒后进行蓝牙广播、触摸扫描、NFC检卡)；
刷卡解锁功耗为15.02mA，持续时间5s；
按键解锁功耗为14.62mA，持续时间15s。
五、基于MCU单片机CH584的单芯片智能门锁方案特点总结
基于MCU单片机CH584的单芯片智能门锁方案，集成无线通信、触摸感应及显示驱动等多项核心功能于一体，兼具高性能与低功耗优势。该方案适用于多种智能门禁场景，能够有效提升门锁系统的安全性、可靠性和用户体验，是家庭、办公及公共区域智能门锁的理想选择。如需MCU单片机技术咨询、选型需求或应用支持，欢迎联系我们。
