巨微代理商MS1791博通蓝牙芯片

2020-05-14 09:28:51

上海巨微MS1791是单模超低功耗蓝牙芯片,射频采用的是2.4GHzISM频段的频率,2MHz信道间隔,符合蓝牙核心规范4.1。MS1791使用高性能的ARM Cortex-M0为内核的32位微控制器,最高工作频率可达48MHz,内置高速存储器,丰富的增强型I/O端口和外设连接到AHB和APB总线。

MS1791产品系列工作电压为2.0V~3.6V,工作温度范围-40℃~+85℃。多种省电工作模式适合低功耗应用的要求。该产品可用于进行替换兼容博通蓝牙芯片BK3432。

MS1791产品提供QFN32封装形式,提供低成本解决方案,适合于多种应用场合:
lBeacon
lLED灯控
l工业应用:工业遥控、遥测
l警报系统、门禁系统、数据采集和传输系统


ARM®的Cortex®-M0核心并内嵌闪存和SRAM

ARM的Cortex®-M0处理器是最新一代的嵌入式ARM处理器,它为实现MCU的需要提供了低成本的平台、缩减的引脚数目、降低的系统功耗,同时提供卓越的计算性能和先进的中断系统响应。

ARM的Cortex®-M0是32位的RISC处理器,提供额外的代码效率,在通常8和16位系统的存储空间上发挥了ARM内核的高性能。

MS1791拥有内置的ARM核心,因此它与所有的ARM工具和软件兼容。

内置闪存存储器
128K字节的内置闪存存储器,用于存放程序和数据。

内置SRAM
8K字节的内置SRAM。

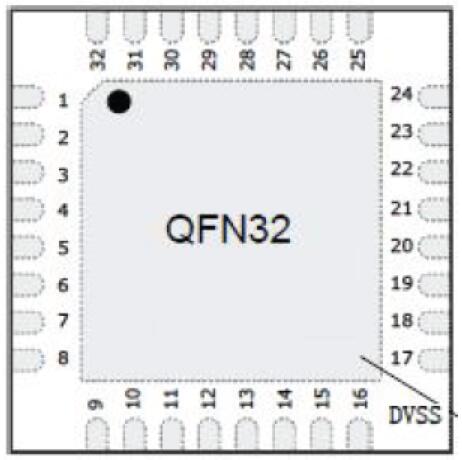

引脚定义



低功耗模式
本芯片支持低功耗模式,可以在要求低功耗、短启动时间和多种唤醒事件之间达到最佳的平衡。

l睡眠模式SLEEP
在睡眠模式,只有CPU停止,所有外设处于工作状态并可在发生中断/事件时唤醒CPU。

l停机模式STOP
在保持SRAM和寄存器内容不丢失的情况下,停机模式可以达到最低的电能消耗。在停机模式下,停止所有内部1.5V部分的供电,HSI的振荡器和HSE晶体振荡器被关闭,调压器可以被置于普通模式或低功耗模式。

可以通过任一配置成EXTI的信号把微控制器从停机模式中唤醒,EXTI信号可以是16个外部I/O口之一、PVD的输出的唤醒信号。

蓝牙低功耗广播
本芯片集成了蓝牙规范和射频收发器,兼容国际通信联盟无线电通信局定义的无需授权许可的2.4GHz的ISM频段。
为本芯片供电后,射频收发外围只需搭建简单的外围元件即可实现无线收发功能。它提供高达-85dBm的优秀的射频链路预算,待机电流低于2uA。

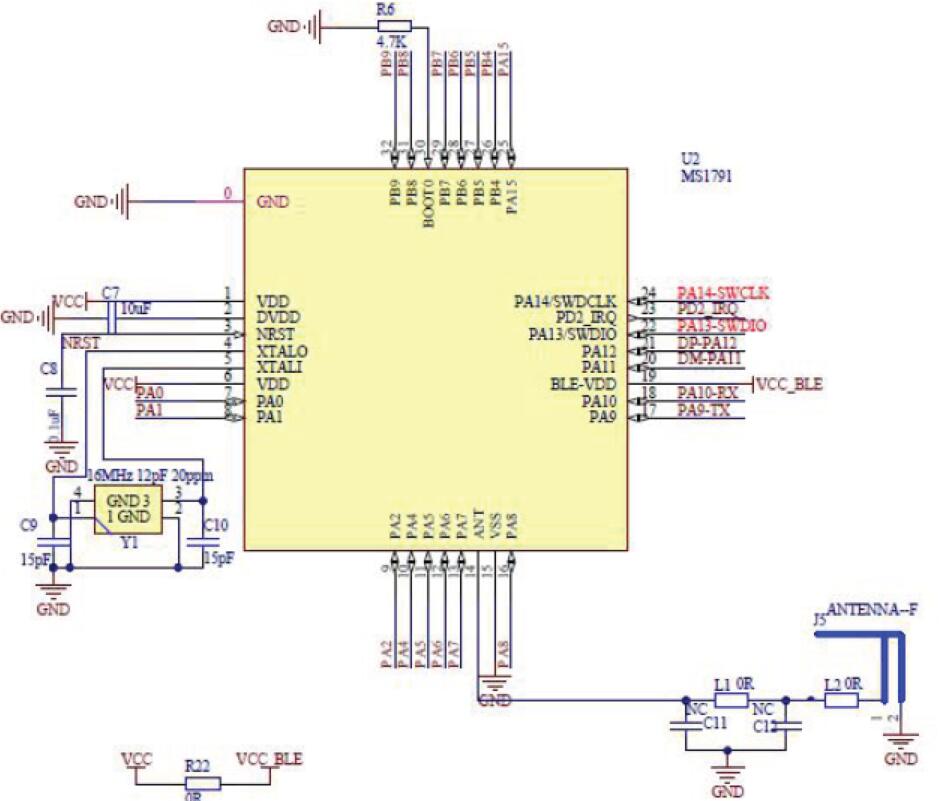

典型应用电路




更多详情点击该链接:https://www.sramsun.com/list-451-1.html


上海巨微低功耗蓝牙芯片型号表
Part Number VDD(v) MCU Core ROM RAM ADC I2C Package
MG123 1.9 ~ 3.6 ASIC - - - - MSOP10
MG127 1.9 ~ 3.6 ASIC - - - - DFN10
MG126 1.9 ~ 3.6 ASIC - - - - QFN16
MS1581 1.9 ~ 3.6 8bit OTP 2KW 128B - - SOP16
MS1797 2.0 ~ 3.6 32bit Flash 128KB 8KB 7x12bit 1 QFN32
MS1586 1.9 ~ 3.6 8bit OTP 4KW 256B 7X12bit - SOP16
MS1656 2.4 ~ 3.6 CM0+ Flash 64KB 4B 4chX12bit 1 QFN20
MS1793S 2.0 ~ 3.6 32bit Flash 32KB 4KB 9x12bit 1 TSSOP24
MS1793 2.0 ~ 3.6 32bit Flash 128KB 8KB 6x12bit 1 QFN32
MS1791 2.0 ~ 3.6 CM0 Flash 128KB 8B 9chx12bit 1 QFN32
MS1892 2.0 ~ 3.6 CM3 Flash 512KB 128B 9chx12bit 1 QFN40
