灵动微MM32F103如何选择外扩SRAM芯片

2017-09-22 15:17:08

     灵动微MM32F103使用高性能的ARM-M3 32位的RISC内核,最高工作频率为96MHz,内置高速存储器,丰富的增强I/O端口和连接到两条APB总线的外设,所有型号的器件都包含2个12位ADC,2个12位的DAC,2个电压比较器,三个通用16位定时器和一个PWM高级定时器,还包括标准和先进的通信接口;两个I2C接口和SPI接口,2个UART接口,一个USB接口和一个CAN接口,以上是对灵动微MM32F103一个简单的介绍,

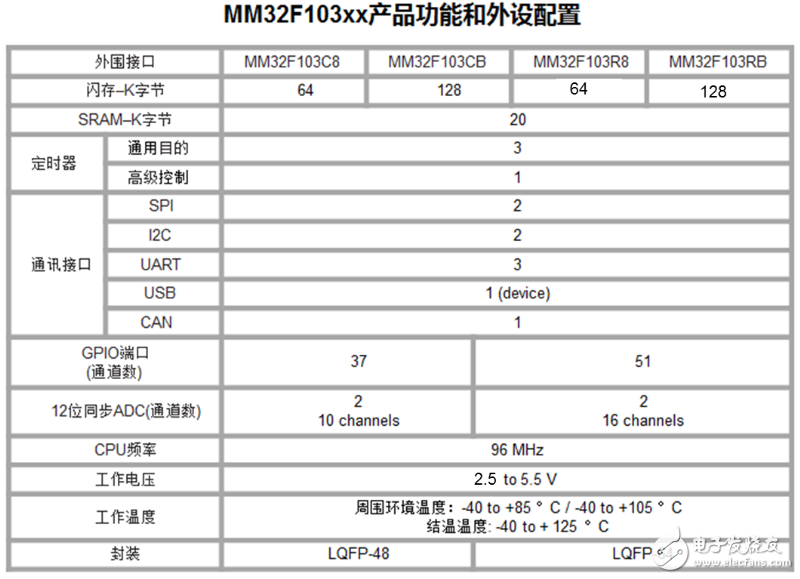

    看图1 我们可以知道这款MCU内存字节在64/128,SRAM内存字节为20, 在实际的使用会不会出现数据不够存储的情况,那么选择存储外扩时我们可以考虑一种伪静态的SPI SRAM,只需要SPI接口或者QPI接口,而灵动微这款MCU是提供了两个SPI的借口,非常简单实现单线、4线和8线的方式操作SRAM。SPI SRAM这种产品的速度,20MHz~200MHz,功耗也低,更重要的是在价格上有也较比6晶体的SRAM更具备优势,,同时容量范围大16Mb,32Mb,64Mb。

  这种存储解决方案已经得到较多MCU相关厂家的认可及支持。

  如果是要求对数据传速速率比较高的产品应用, 可以考虑选用DDR SPI SRAM,此种产品仅需要13 I/O,实现400MB/s或者3.2Gbps的数据吞吐速率。
