按钮开关又称控制按钮,是一种手动且一般可以自动复位的低压电器。按钮通常用于电路中发出启动或停止指令,以控制电磁起动器、接触器、继电器等电器线圈电流的接通和断开。
按钮开关是一种按下即动作,释放即复位的用来接通和分断小电流电路的电器。一般用于交直流电压440V以下,电流小于5A的控制电路中。
按钮开关R0198

•  Pole-Position:1P2T,2P2T,4P2T,Momentary
                            and Lock Type are available
•  Contact Rating:30VDC,0.3A;30VDC,1A
•  Contact Resistance:50mΩ Max.1.5VDC;100mA,
                                      By Method of Voltage DROP
•  Insulation Resistance:100MΩ Min,500VDC
•  Dielectric Strength:Breakdown is not Allowable;
                                    500VAC for 1 minute
•  Operation Force:1P2P-200±150gf;
                                 2P2T-300±150gf;
                                 4P2T-300±150gf
•  Operation Life:10,000 cycles
•  Operation Temperation:-20℃ ~70℃
•  Total Travel:2.5±0.3mm

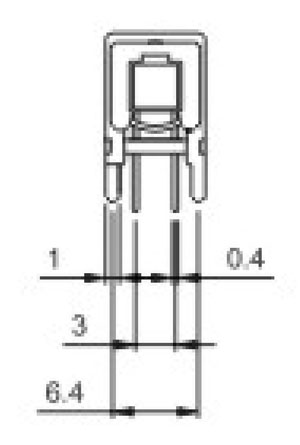

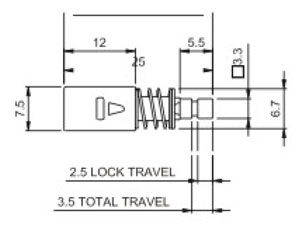

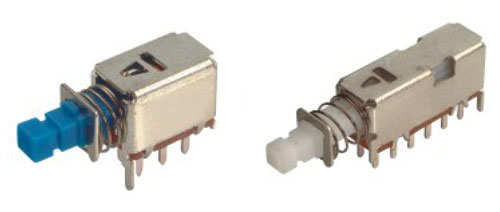

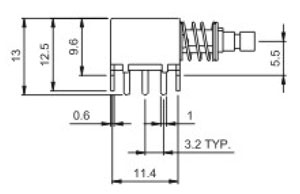

按钮开关R0198实拍图  按钮开关R0198结构图     开关R0198结构图    R0198结构图



Part Number Contact Rating Contact Resistance Insulation Resistance Dielectric Strength Operation Force Operation Life Operation Temp. Total Travel PDF下载
R0198-B2PN 30VDC,0.3A;30VDC,1A 50mΩ Max.1.5VDC;100mA,By Method of Voltage DROP 100MΩ Min,500VDC Breakdown is not Allowable;500VAC for 1 minute 1P2P-200±150gf; 2P2T-300±150gf; 4P2T-300±150gf 10,000 cycles -20℃ ~70℃ 2.5±0.3mm 暂无
R0198-B4PN 30VDC,0.3A;30VDC,1A 50mΩ Max.1.5VDC;100mA,By Method of Voltage DROP 100MΩ Min,500VDC Breakdown is not Allowable;500VAC for 1 minute 1P2P-200±150gf; 2P2T-300±150gf; 4P2T-300±150gf 10,000 cycles -20℃ ~70℃ 2.5±0.3mm 暂无
